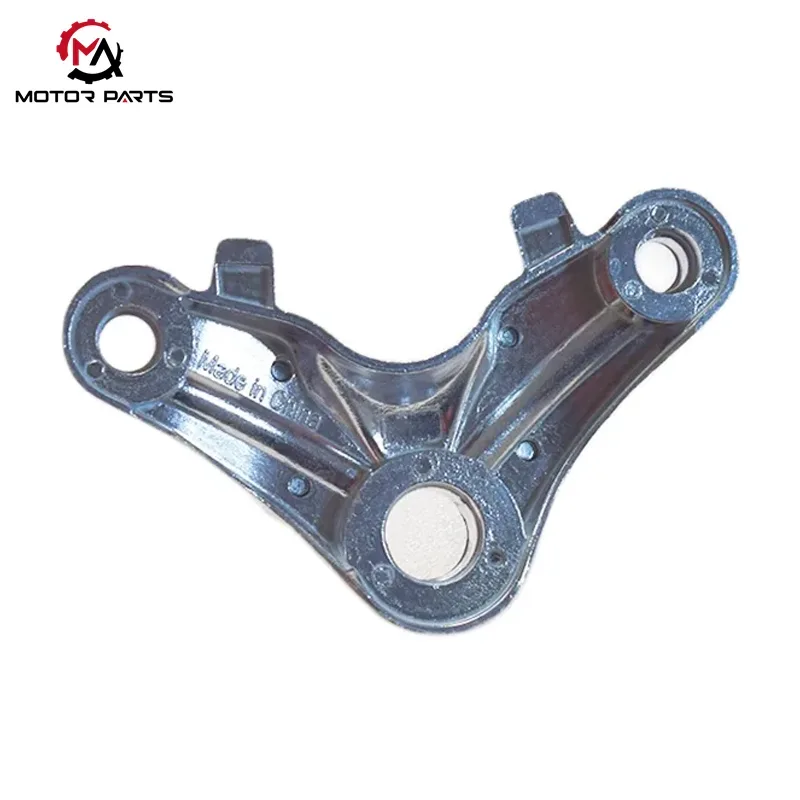

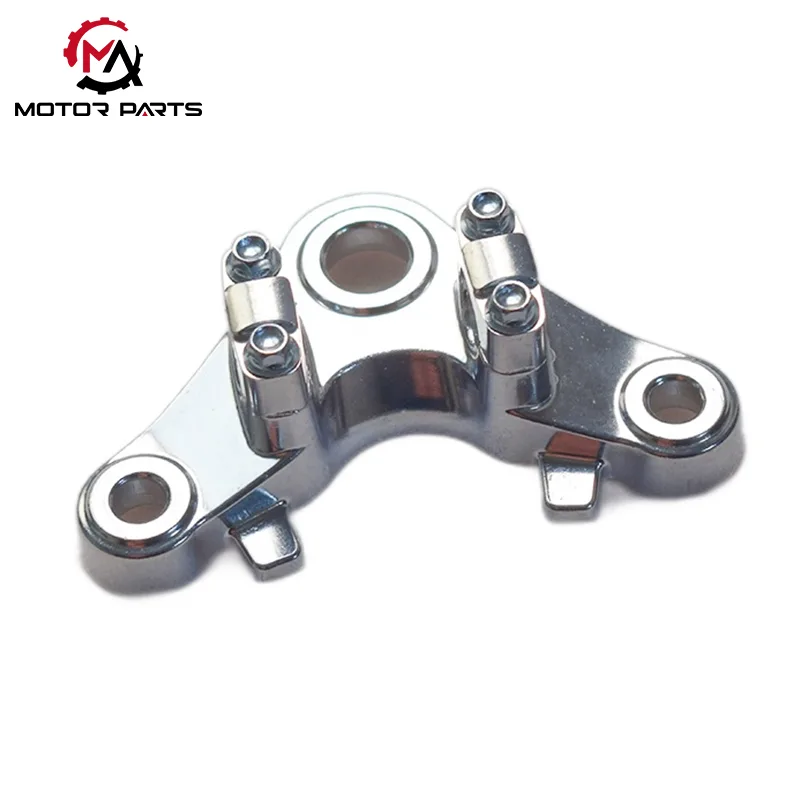

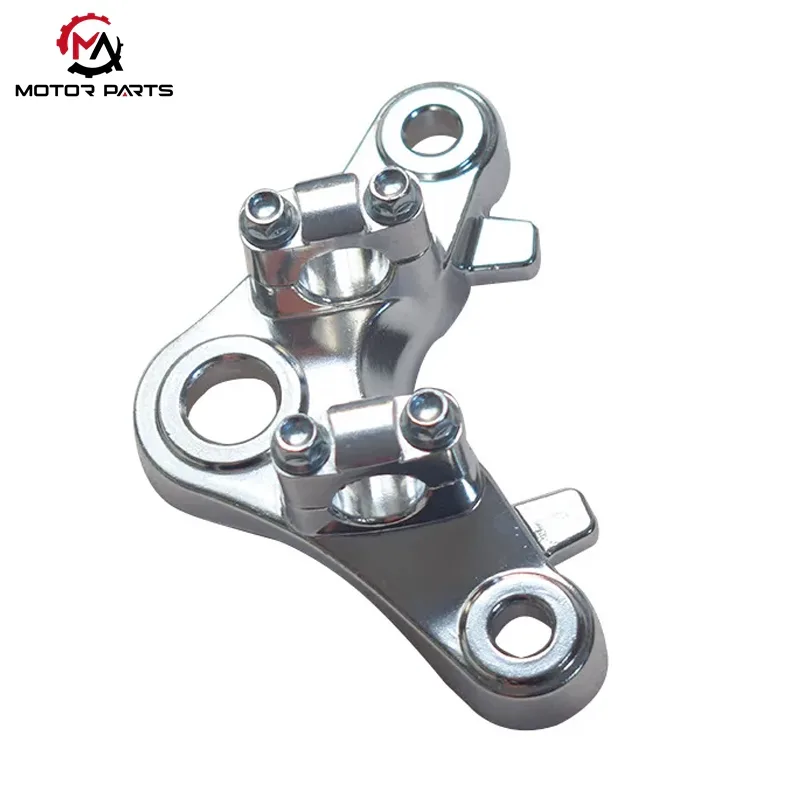

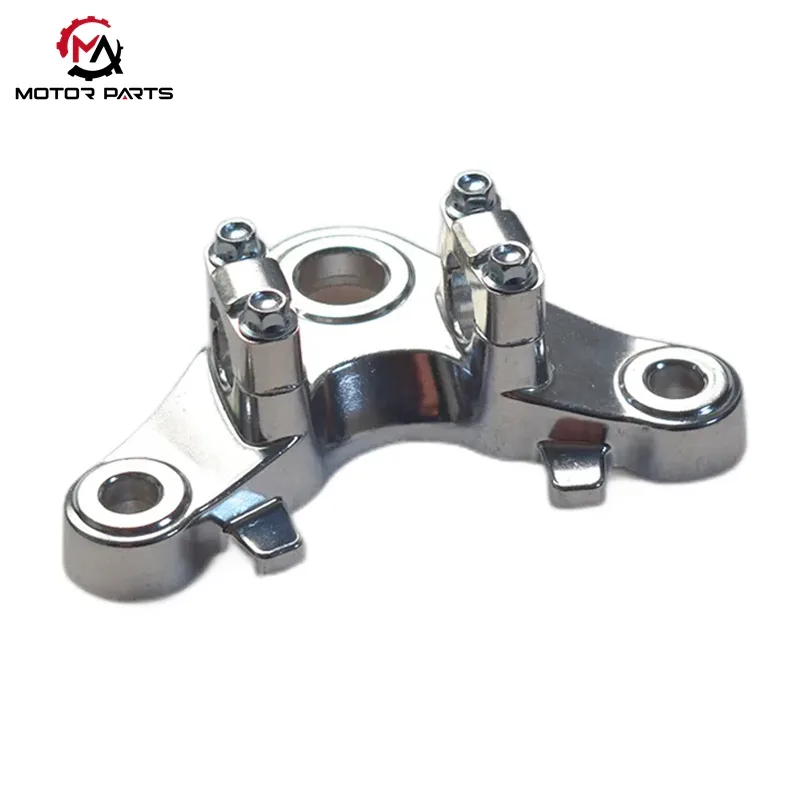

Honda CG125 Motorcykel Øvre Tilslutningsplade

Max Trading har specialiseret sig i forskning og udvikling og levering af motorcykel konstruktionskomponenter. Vores Honda CG125 motorcykel øvre tilslutningsplade, en bærende kerne- og styrekomponent, der forbinder CG125-gaflen, støddæmperne og rammen, har gennemgået teknisk optimering på tværs af fire dimensioner: strukturel mekanik, materialebearbejdning, installationskompatibilitet og langtidsholdbarhed. Denne øvre forbindelsesplade har en industristandard boomerangform og et trekantet trepunktshulslayout kombineret med et zoneinddelt tykkelsesdesign, integrerede forstærkningsribber og et bueformet vægtreducerende hulrum. Det opnår både høj styrke og letvægtskonstruktion. Flere anti-korrosionsbehandlinger, herunder elektroforese, pulverlakering og galvanisering, sikrer dens langsigtede tilpasningsevne til regnfulde, mudrede og ujævne omgivelser.

Honda CG125 motorcykel øvre tilslutningsplade er kompatibel med 22–28 mm centersæderørdiametre, 130–150 mm støddæmper hulafstand og M10/M12 universalbolte. Almindelige brugere kan nemt adskille og udskifte det ved hjælp af standardværktøj. Det giver stabil håndtering ved lav hastighed for at forhindre håndslip og forbedrer også styrets stabilitet ved høje hastigheder, hvilket imødekommer både begyndervenlige funktioner og erfarne rytteres krav til køretøjets stabilitet.

Strukturelt design og stressanalyse: En detaljeret forklaring

I. Overordnet strukturelt layoutdesign

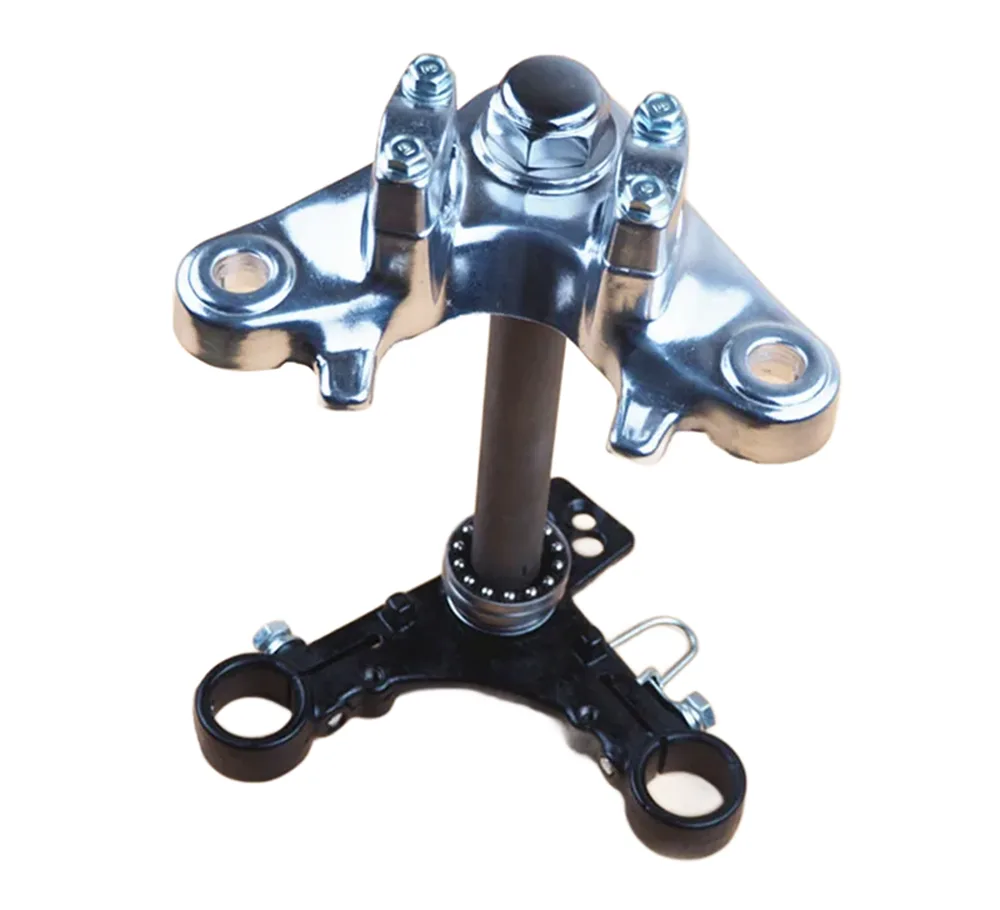

I front-end-systemet på CG125-motorcyklen er den øverste forbindelsesplade den bærende kernekomponent, der forbinder forgaflen, støddæmperen og rammen. Honda CG125 motorcykel øvre tilslutningsplade vedtager industristandarden "boomerang form" strukturelt design, der opnår stabil belastningsfordeling og præcis styrekontrol gennem videnskabeligt designet hulplacering.

Trepunkts hullayout

Centralt hul: Forgaflens styrerørs monteringshul, ca. 25 mm i diameter

Venstre og højre huller: Forreste støddæmperfastgørelseshuller, sideafstand 130–150 mm

Karakteristika for stressstruktur

Tre punkter danner en stabil trekantet struktur

Styrekraften og støddæmperens slagkraft overføres jævnt til rammen

Reducerer effektivt lokaliseret stresskoncentration og forbedrer den overordnede strukturelle stabilitet

Denne struktur er især velegnet til pendlermotorcykler som CG125, der opretholder stabil håndtering på byveje og komplekse vejforhold.

II. Pladetykkelse og mekanisk optimeringsdesign

For at balancere styrke og letvægtskrav, bruger den øvre forbindelsesplade differentieret strukturelt design på forskellige områder:

Fortykket kerne bærende område

Central arealtykkelse: 8–12 mm

Bærer de vigtigste styrings- og lodrette belastninger

Udtyndet kantområde

Kanttykkelse kontrolleret til 5–8 mm

Reducerer den samlede vægt og bevarer samtidig stivheden

Dette opdelte tykkelsesdesign sikrer, at strukturen bevarer en god træthedsmodstand selv under høj intensitet.

III. Letvægts og forstærket strukturelt design

På den nederste struktur af Honda CG125 Motorcykel øvre tilslutningsplade er ydeevnen yderligere forbedret gennem geometrisk optimering:

Integrerede forstærkende ribber

Forbedrer bøjnings- og vridningsmodstand

Forbedrer den samlede slagfasthed

Bueformede vægtreducerende hulrum

Vægtreduktion i ikke-kritiske bærende områder

Den samlede vægt reduceret med ca. 30 % sammenlignet med en ren solid struktur

Reducerer risikoen for brud og forbedrer langsigtet pålidelighed

Materialer og fremstillingsproces

1. Almindelige valgmuligheder for materiale

I CG125-seriens motorcykler anvender den øvre forbindelsesplade forskellige modne materialeløsninger på tværs af forskellige markeder og versioner for at balancere krav til omkostninger, styrke og holdbarhed.

Koldvalset stålplade (Mainstream-løsning)

Tidlige Honda originale dele, såvel som indenlandske mærker som Zongshen og Lifan, brugte almindeligvis koldvalsede stålpladestempling og formningsprocesser.

Kontrollerbare omkostninger, velegnet til masseproduktion

Stærk modstand mod plastisk deformation, velegnet til at bære langsgående belastninger

Meget velegnet til langvarig, højfrekvent brug i pendlermotorcykler

ADC12 aluminiumslegering (letvægtsløsning)

Nogle eksportversioner (såsom de brasiliansk fremstillede Euro III-emissionsmodeller) bruger ADC12 aluminiumslegering, dannet gennem trykstøbning:

Samlet vægt reduceret med cirka 25 %

Forbedrer effektivt styrefleksibiliteten efter forgaffelopgraderinger

Mere velegnet til modificerede eller avancerede modeller, der prioriterer håndteringsydelse

2. Overfladebehandling og anti-korrosionsproces

Til forskellige driftsmiljøer har den øvre forbindelsesplade flere overfladebeskyttelsesdesigns:

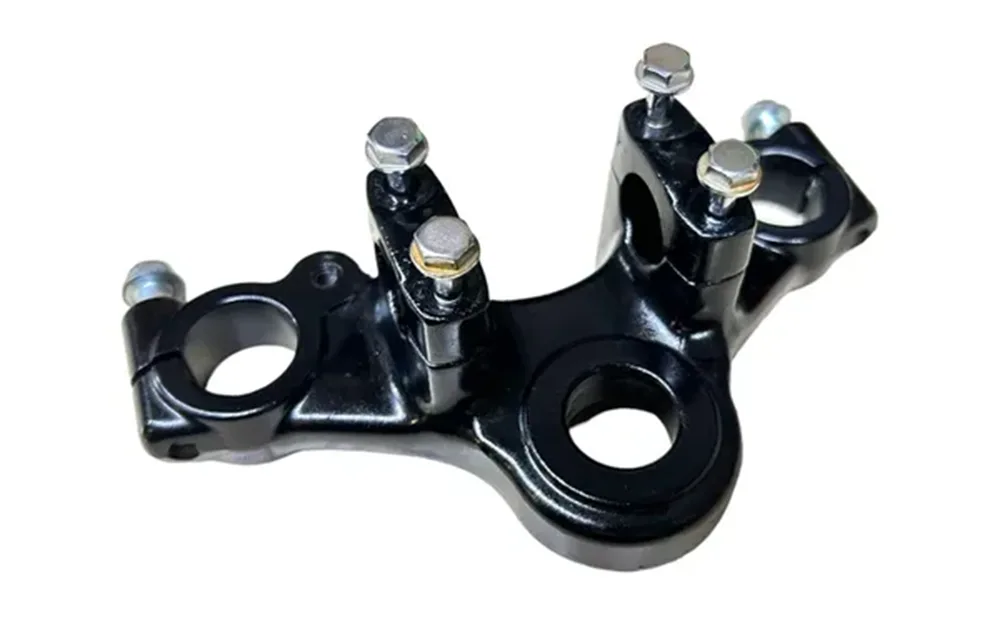

Elektroforetisk belægning + sort pulverbelægning (dobbelt beskyttelse)

Fælles løsning til indenlandske modeller

Tæt belægningsstruktur isolerer effektivt mod regn, mudder og sanderosion

Udviser fremragende korrosionsbestandighed i fugtige, regnfulde og støvede omgivelser i sydlige regioner

Galvaniseringsproces (Original fabriksforbedret løsning)

Hondas originale tilslutningsplader inkorporerer galvaniseringsbehandling på dette grundlag

Bestået streng saltspraytest, med korrosionsbestandighed på over 500 timer

Forsinker metalældningen markant, selv med langtidsparkering udendørs

funktionstilpasning

Den centrale stigrørsåbning dækker intervallet 22-28 mm og er kompatibel med forskellige mærker af forgaffelrør (såsom originale 25 mm stigrør og modificerede 28 mm tykke stigrør); Installationshullet har en diameter på 10-12 mm og er kompatibelt med M10/M12 universalbolte, hvilket gør det nemt at udskifte dele under vedligeholdelse og reducerer vedligeholdelsesomkostningerne for brugerne.

Stigrørslængden er designet med præcisionsspecifikationer på 80-110 mm, der danner en gylden match med Honda CG125 Motorcykel Øvre Tilslutningsplades cirka 26° fremadgående vippevinkel. Gennem strenge ingeniørmekaniske beregninger opnås en præcis balance mellem styredrejningsmomentet. Dette design undgår effektivt fænomenet med at "slå hænder" ved bevægelse ved lave hastigheder og den skjulte fare for "svævende håndtag" ved kørsel med høje hastigheder. Det kan give en venlig køreoplevelse for begyndere og opfylde de strenge krav fra erfarne chauffører til køretøjets stabilitet.

Brættet har ingen kompleks buet overfladestruktur, med en flad overflade og reserveret plads til skruenøglebetjening. Med standardiseret hullayout kan almindelige brugere fuldføre demontering og udskiftning gennem stikværktøj uden behov for specialudstyr.

Produktparameter:

Max Trading Market Layout og kundeservice

1. Dybdyrkningsstrategi for kernemarkeder

Dannelse af et markedsmønster af "bipolær vækst og global dækning":

Vigtigste vækstmarkeder: Sydøstasien (Vietnam, Indonesien) med en årlig ordrevækst på over 40%, med fokus på CG125-tilbehør til pendlerkøretøjer, afhængig af lokale bilproducenters oversøiske baser for at opnå forsyningskædesamarbejde; Det sydamerikanske marked fokuserer på terrængående motorcykeldele med en stigning på 25 % år-til-år i ordrevolumen i 2024; Det europæiske marked har brudt igennem certificeringsbarrierer gennem kulfiberproduktteknologiopgraderinger med fokus på at udvikle kunder til modifikation af sportsmotorcykel. Målet er at øge andelen af ​​high-end produkter til 25 % i 2025.

2.Kunderforhold og værditilvæksttjenester

Graderet servicesystem: For OEM-kunder er et professionelt teknisk team stationeret på fabrikken for at gribe ind og optimere monteringskompatibiliteten af ​​den øvre forbindelsesplade og forgaffel fra designenden, hvilket forbedrer produktkompatibiliteten og produktionseffektiviteten; Målrettet kunder på eftersalgsmarkedet tilbyder vi brancheførende "3-års ultra lang garanti + 48 timers hurtig genopfyldning"-service for at sikre en effektiv reaktion på udskiftning af dele. For langsigtede strategiske partnere, udsend regelmæssigt dybdegående markedsanalyserapporter, der dækker kernedata såsom markedstendenser i målregioner (såsom en årlig vækstrate på 37 % for dedikerede tilslutningstavler til elektriske motorcykler), sammenligning af konkurrentens tekniske parametre og udsving i forsyningskædens omkostninger, hvilket giver præcist beslutningsgrundlag for kunderne til at formulere indkøbsstrategier.
